在測量控制中有供電地系統、模擬信號地系統、數字信號地系統。為了消除各地系統之間的相互干擾，各地系統的地應隔離開。但地與接地是不同的概念，這里的地是指系統的公共參考點。而人們常說的接地，就是將公共點接地來固定“零電位”。接地是為了安全、防止危險，在生產現場大都是采取將接地系統就近接地，如果接地點在一個以上，就產生了地回路，也就會出現流過地回路的電流，這樣就會形成耦合干擾問題。9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

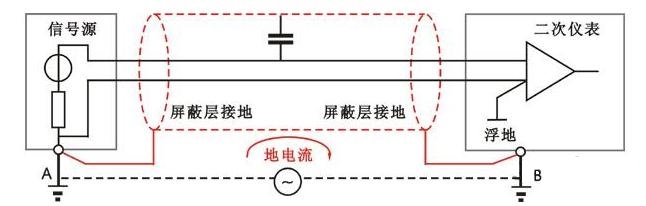

圖1 屏蔽電纜兩端接地示意圖9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

如圖1中接地點A和接地點B之間會有電位差，也就會有電流，該干擾信號會與有用信號相混合，這是第一種干擾信號。圖1中信號線的屏蔽層如果在信號源和二次儀表兩端都接地，則屏蔽層的感應電流通過屏蔽層與信號線的分布電容，會耦合到信號線中，該干擾信號混到了有用信號中，這是第二種干擾信號。要消除第二種干擾，首先就要避免產生地回路，而采取屏蔽層一端接地可達到目的，即信號源和信號屏蔽電纜只在一處接地，使地回路斷開，如圖2所示，這時雖然二次儀表公共點與接地點B是相連接的，但也不會形成地回路了。同時二次儀表的輸入端對地采取浮空措施，使二次儀表輸入信號線路與機殼隔離開，這樣效果更好，采用這些方法基本可防止地電流干擾的產生。9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

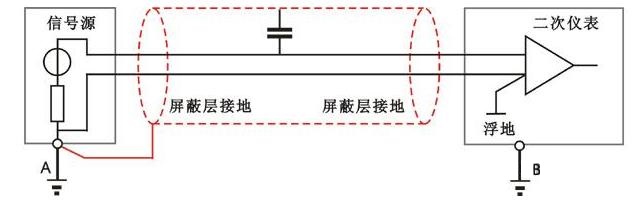

圖2 屏蔽電纜一端接地示意圖9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

一點接地時，選擇接地點也很重要，對于屏蔽電纜其接地點應靠近被屏蔽的感應電路的入地點，如圖2中，如果B點是高電平電場，A點是低電平電場，為避免高電平電場對低電平電場的干擾，接地點應盡量靠近低電平A的入地點。9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

如果屏蔽的是信號線，應靠近干擾源處接地，總之接地的原則是盡量使屏蔽層上的感應電流不流入信號線，以避免引入干擾。如將接地接在二次儀表的輸入端，則屏蔽層的感應電流可能就會流經信號線引入干擾。但將接地點接在A點，由于屏蔽層與信號線處被認為是等電位的，則沒有電流流經信號線。9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

對于信號線長距離傳輸時，由于單根導線長度所限，可能會涉及延長線的接線問題，這時應保證屏蔽的連續性，即盡量避免使用接線盒，如果必須用接線盒時，要使屏蔽與信號端子盡可能近些，露出的信號線長度以不大于20mm為妥，這時屏蔽層也要用端子來進行連接或焊接。9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

對于移動使用的拖鏈電纜，其屏蔽層的接地方式亦是如此。一端接地時，屏蔽層電壓為零，可顯著減少靜電感應電壓；兩端接地使電磁感應在屏蔽層上產生一個感應縱向電流，該電流產生一個與主干擾相反的二次場，抵消主干繞場的作用，顯著降低磁場耦合感應電壓，可將感應電壓降到不接地時感應電壓的1%以下。9GK拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  千萬次的拖鏈電纜應該選擇什么樣的電纜拖鏈？

  答

  拖鏈電纜與電纜拖鏈?zhǔn)抢硐氲拇钆?。原則上，當電纜拖鏈出現損傷時，拖鏈及其內部的電纜都需要更換，可見，電纜拖鏈的選擇對于拖鏈電纜的使用時限至關重要。所以，耐彎曲千萬次的拖鏈電纜當然需要搭配耐彎曲千萬次的電纜拖鏈。
