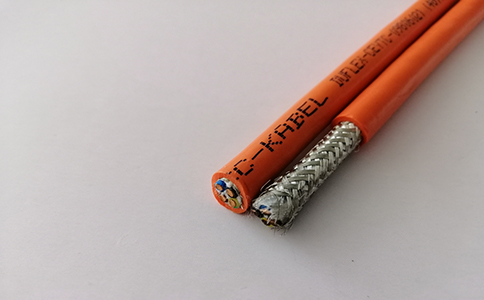

屏蔽電纜的屏蔽層為什么不能重復接地

文章出處：m.qiqiyoyo.com 作者：玖泰智能科技時間：2025-01-20 07:46:23 瀏覽量：返回上一頁

屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。

（1）屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。

在屏蔽層單端接地情況下，非接地端的金屬屏蔽層對地之間有感應電壓存在，感應電壓與電纜的長度成正比，但屏蔽層無電勢環流通過。單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。

這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。

（2）雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。

在屏蔽層雙端接地情況下，金屬屏蔽層不會產生感應電壓，但金屬屏蔽層受干擾磁通影響將產生屏蔽環流通過，如果地點A和地點B的電勢不相等，將形成很大的電勢環流，環流會對信號產生抵消衰減效果。

屏蔽電纜的屏蔽層為什么不能重復接地

系統接地有浮地、直接接地和電容接地三種方式。

對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。

集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。如果裝置間距較大，應采用串聯一點接地方式，用一根大截面銅母線(或絕緣電纜)連接各裝置的柜體中心接地點，然后將接地母線直接連接接地極。接地線采用截面大于25mm2的銅導線，總母線使用截面大于60mm2的銅排。接地極的接地電阻小于2Ω，接地極zui好埋在距建筑物10～15m遠處，而且PLC系統接地點必須與強電設備接地點相距10m以上。

信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當?shù)慕拥靥巻吸c(diǎn)接地。

強電系統需要重復接地,如電力電纜的鋼鎧要接地、PE線要接地、而且在配電室內有、在現場也有。DCS中規范有明確要求、屏蔽層必須單點接地、如果重復接地了、實際不可能有絕對等電位、易形成回路、大地的雜散電流會直接干擾到儀表信號。

總結：

（1）兩端的接地點難保沒有電位差，有電位差就會有微弱電流，使屏蔽層實際上變成了接地線。

（2）兩端接地的屏蔽線工作于高頻干擾較為嚴重地工作現場，會因屏蔽層和內部信號線間形成的線電容耦合到信號回路，嚴重的將影響信號誤判。

（3）各種調速器和PLC說明中都明確信號線屏蔽層必須單端接地并且接地端應該在控制器一側。

國家規范：

《GB 50217-1994電力工程電纜設計規范》——3.6.8 控制電纜金屬屏蔽的接地方式，應符合下列規定：

（1）計算機監控系統的模擬信號回路控制電纜屏蔽層，不得構成兩點或多點接地，宜用集中式一點接地。

（2）除（1）項等需要一點接地情況外的控制電纜屏蔽層，當電磁感應的干擾較大，宜采用兩點接地；靜電感應的干擾較大，可用一點接地。雙重屏蔽或復合式總屏蔽，宜對內、外屏蔽分用一點，兩點接地。

（3）兩點接地的選擇，還宜考慮在暫態電流作用下屏蔽層不致被燒熔。

《GB50057-2000建筑物防雷設計規范》——第6.3.1條規定：……當采用屏蔽電纜時其屏蔽層應至少在兩端等電位連接，當系統要求只在一端做等電位連接時，應采用兩層屏蔽，外層屏蔽按前述要求處理。

問
超柔線比高柔線好嗎？

答
顧名思義，人們往往會認為超柔線比高柔線好，但事實可能并非如此。至今為止，沒有國家標準或權威機構給出超柔線與高柔線的明確釋義。超柔線與高柔線多體現在電纜生產廠家的企業標準中，具有一定的局限性，因此，不同廠家的超柔線比高柔線不具有可比性。
